Renato Latín nos enseña a construír un periscopio con unas tablas, unos espejitos y harta imaginación
El Periscopio es un sencillo aparato óptico para poder observar sin ser vistos o correr peligro. En la primera guerra mundial era muy usado por las tropas francesas para mirar al enemigo desde las trincheras en que ellos se ocultaban. Eran fabricados en forma industrial y también artesanal, como el que les presentamos en este proyecto.
La lista de materiales para fabricarlo es muy sencilla.
1.-Unas tablas, que pueden sacar de algún cajón de manzanas, o usar cartón piedra.
2.- Dos espejitos que pueden conseguir muy baratos en cualquier vidriería
3.- Pintura negra opaca o de pizarrón
¿Cómo funciona?
De una manera muy sencilla y fácil de entender; En el gráfico de la derecha vemos que uno mira por su parte inferior al espejo que allí se encuentra, que recibe el reflejo el espejo superior que capta la imagen del exterior.
Las medidas de este proyecto pueden ser al gusto de ustedes, para lo que deben usar la lógica y la imaginación. Si tienen alguna duda no vacilen en enviarme la consulta por Email.

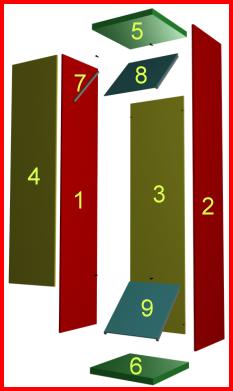

Partes del Periscopio
1 y 2 = Tapas laterales
3 y 4 = frentes
5 y 6 = Tapas superiores
7 = Madera para sujetar espejos
8 y 9 = Espejos
INTRUCCIONES
1.- Las tapas laterales 1 y 2 son del mismo largo, que puede ser de unos 50 cm.
2.- Los frentes 3 y 4 son más cortos que las tapas en unos 5 cm.
3- A los costados de las tapas laterales se pueden pegar unos trocitos de madera de maqueta, que son los que afirmarán lo espejos en ángulo, que debe ser de 45º.
4.- Las tapas superiores se pueden clavar con pequeños clavitos o usar algún pegamento como cola fría o neoprén.
5.- Los espejitos se ponen una vez armada la caja, pegándolos con cuidadoTodo el interior se pinta con negro opaco.
